आधुनिक इलेक्ट्रॉनिक्स की उच्च-दांव वाली दुनिया में, आपकी जेब में स्मार्टफोन से लेकर आपके व्यवसाय को शक्ति देने वाले सर्वर तक, गर्मी मूक दुश्मन है। प्रदर्शन थ्रॉटलिंग, सिस्टम अस्थिरता, और समय से पहले विफलता सभी अपर्याप्त थर्मल प्रबंधन के परिणाम हैं। तो, आप यह कैसे सुनिश्चित करते हैं कि आपके नाजुक घटक दबाव में ठंडे रहें? उत्तर अक्सर भ्रामक सरल सामग्री में निहित होता है:थर्मल प्रवाहकीय सिलिकॉन पैड.
दो दशकों से अधिक के अनुभव के साथ एक थर्मल प्रबंधन विशेषज्ञ के रूप में, मैंने प्रत्यक्ष रूप से देखा है कि कैसे इस सामग्री का सही अनुप्रयोग उत्पाद डिजाइन और दीर्घायु में क्रांतिकारी बदलाव ला सकता है। यह सिर्फ एक घटक नहीं है; यह थर्मल गिरावट के खिलाफ आपकी रक्षा की पहली पंक्ति है।

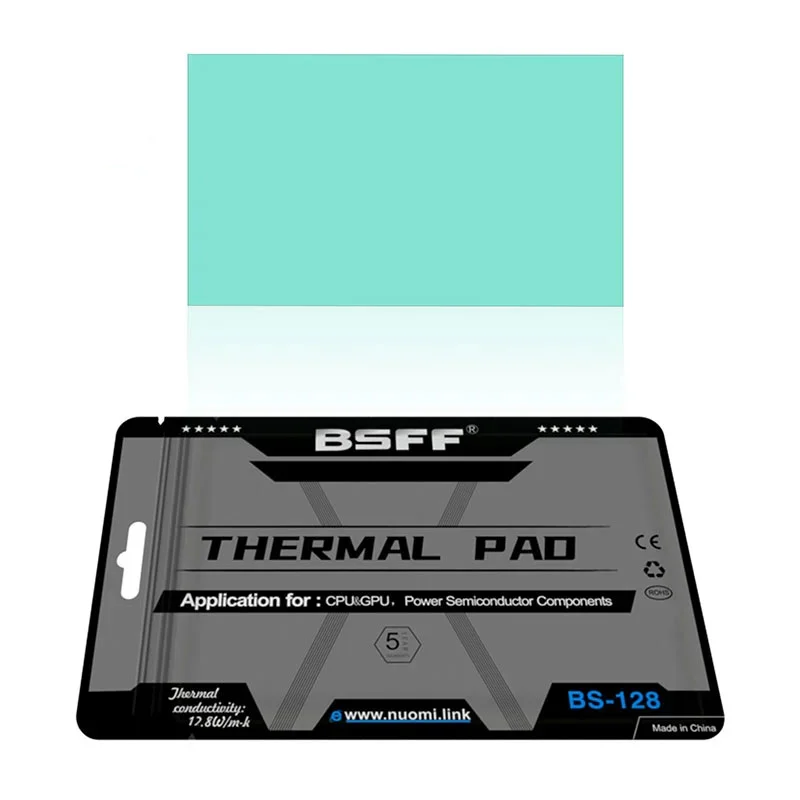

थर्मल कंडक्टिव सिलिकॉन पैड एक नरम, आज्ञाकारी और अत्यधिक बहुमुखी थर्मल इंटरफ़ेस सामग्री (टीआईएम) है। इसे गर्मी पैदा करने वाले घटक (जैसे सीपीयू, जीपीयू, या पावर ट्रांजिस्टर) और हीट सिंक या कूलिंग समाधान के बीच सूक्ष्म वायु अंतराल को पाटने के लिए डिज़ाइन किया गया है। चूँकि हवा ऊष्मा की कुचालक है, इसलिए ये अंतराल महत्वपूर्ण तापीय प्रतिरोध पैदा करते हैं। सिलिकॉन पैड इन रिक्तियों को भरता है, घटक से गर्मी को कुशलतापूर्वक स्थानांतरित करता है, इस प्रकार इष्टतम ऑपरेटिंग तापमान सुनिश्चित करता है और डिवाइस की विश्वसनीयता बढ़ाता है।
बेहतर गैप-फिलिंग क्षमता:थर्मल पेस्ट के विपरीत, पैड आसानी से बड़े और असमान अंतराल को भर सकते हैं, असेंबली में सहनशीलता भिन्नता की भरपाई कर सकते हैं।
विद्युत इन्सुलेशन:वे उत्कृष्ट विद्युत अलगाव प्रदान करते हैं, गर्मी का प्रबंधन करते हुए शॉर्ट सर्किट को रोकते हैं - एक महत्वपूर्ण दोहरा कार्य।
असाधारण लचीलापन और पुन: प्रयोज्यता:ये पैड उत्कृष्ट संपीड़न सेट प्रतिरोध प्रदान करते हैं, जिसका अर्थ है कि वे कई थर्मल चक्रों के बाद भी समय के साथ अपना आकार और प्रदर्शन बनाए रखते हैं। प्रोटोटाइपिंग या मरम्मत के दौरान कई का पुन: उपयोग किया जा सकता है।
आवेदन और पुनः कार्य में आसानी:वे साफ और लगाने में आसान हैं, तरल चिपकने वाले या थर्मल ग्रीस से जुड़ी गंदगी को दूर करते हैं। इससे उत्पादन में तेजी आती है और रखरखाव सरल हो जाता है।
स्थायित्व:अपक्षय, ओजोन और कई रसायनों के प्रति प्रतिरोधी, दीर्घकालिक स्थिरता और प्रदर्शन सुनिश्चित करता है।
सही थर्मल कंडक्टिव सिलिकॉन पैड का चयन करना सर्वोपरि है। यहां वे प्रमुख पैरामीटर हैं जिन पर आपको अवश्य विचार करना चाहिए, जो उस स्पष्टता के साथ प्रस्तुत किए जाएं जो एक पेशेवर मांग करता है।
मुख्य पैरामीटर सूची:
ऊष्मीय चालकता:W/m·K (वाट प्रति मीटर-केल्विन) में मापा जाता है। यह सबसे महत्वपूर्ण गुण है, जो सामग्री की गर्मी संचालित करने की अंतर्निहित क्षमता को दर्शाता है। अधिक मांग वाले अनुप्रयोगों के लिए उच्च मूल्य बेहतर हैं।
कठोरता (या कोमलता):शोर 00 पैमाने पर मापा गया। कम मान एक नरम पैड को इंगित करता है, जो बेहतर इंटरफ़ेस संपर्क के लिए सतह की अनियमितताओं के लिए अधिक आसानी से अनुरूप होता है।
मोटाई:मोटाई की उपलब्ध सीमा, आपकी असेंबली में विशिष्ट अंतर को भरने के लिए महत्वपूर्ण है।
ब्रेकडाउन वोल्टेज:विद्युत वोल्टेज जिस पर सामग्री एक इन्सुलेटर के रूप में विफल हो जाती है। उच्च मान बेहतर ढांकता हुआ ताकत का प्रतीक है।
मात्रा प्रतिरोधकता:सामग्री की विद्युत इन्सुलेशन क्षमता का एक माप।
तापमान रेंज आपरेट करना:तापमान की वह अवधि जिसके भीतर पैड बिना ख़राब हुए विश्वसनीय रूप से कार्य करेगा।
आपको स्पष्ट, एक-नज़र में तुलना देने के लिए, यहां नुओमी केमिकल में हमारे कुछ मानक उत्पाद ग्रेडों की रूपरेखा बताने वाली एक सरल तालिका दी गई है:
| उत्पाद ग्रेड | तापीय चालकता (W/m·K) | कठोरता (तट 00) | मोटाई सीमा (मिमी) | मुख्य अनुप्रयोग फोकस |
|---|---|---|---|---|
| एनएम-TG300 | 3.0 | 50 | 0.5 - 5.0 | उच्च-प्रदर्शन कंप्यूटिंग, जीपीयू |
| एनएम-TG500 | 5.0 | 60 | 0.5 - 10.0 | पावर इलेक्ट्रॉनिक्स, एलईडी लाइटिंग |
| एनएम-टीजी800 | 8.0 | 70 | 0.5 - 3.0 | सर्वर, दूरसंचार अवसंरचना |
| एनएम-TG12 | 12.0 | 80 | 0.5 - 2.0 | ऑटोमोटिव, उच्च-शक्ति आईजीबीटी |
यह तालिका एक प्रारंभिक बिंदु है. नुओमी केमिकल में, हम सबसे कठोर और अद्वितीय थर्मल चुनौतियों का सामना करने के लिए कस्टम फॉर्मूलेशन विकसित करने में विशेषज्ञ हैं।
प्रश्न: मैं अपने आवेदन के लिए सही मोटाई कैसे निर्धारित करूं?
ए:सही मोटाई ताप स्रोत और ताप सिंक के बीच भरने के लिए आवश्यक अंतर से निर्धारित होती है। आम तौर पर ऐसी पैड मोटाई चुनने की अनुशंसा की जाती है जो मापे गए अंतर से थोड़ी अधिक (उदाहरण के लिए, 0.5 मिमी अधिक) हो। यह सुनिश्चित करता है कि जब असेंबली को बांधा जाता है, तो पैड थोड़ा संपीड़ित होता है, जिससे अत्यधिक संपीड़ित हुए बिना दोनों सतहों पर घनिष्ठ संपर्क बनता है, जो घटकों को नुकसान पहुंचा सकता है या पैड की प्रभावशीलता को कम कर सकता है। अपने डिज़ाइन में विनिर्माण सहनशीलता को हमेशा ध्यान में रखें।
प्रश्न: क्या थर्मल कंडक्टिव सिलिकॉन पैड को कस्टम आकार में काटा जा सकता है?
ए:बिल्कुल। थर्मल कंडक्टिव सिलिकॉन पैड का एक महत्वपूर्ण लाभ उनके अनुकूलन में आसानी है। आपके घटक के पदचिह्न से मेल खाने के लिए उन्हें वस्तुतः किसी भी आकार या आकार में काटा जा सकता है। यह लक्षित शीतलन की अनुमति देता है और सामग्री के ओवरहैंग को रोकता है जो अन्य घटकों के साथ हस्तक्षेप कर सकता है। प्रोटोटाइप के लिए, उन्हें किसी तेज़ ब्लेड या स्केलपेल से हाथ से भी साफ-सुथरा काटा जा सकता है।
प्रश्न: सिलिकॉन-आधारित पैड और ग्रेफाइट शीट के बीच क्या अंतर है?
ए:हालाँकि दोनों का उपयोग थर्मल प्रबंधन के लिए किया जाता है, लेकिन उनकी अलग-अलग विशेषताएं हैं। थर्मल कंडक्टिव सिलिकॉन पैड आमतौर पर विद्युतरोधी, नरम और त्रि-आयामी अंतराल को भरने में उत्कृष्ट होते हैं। वे थर्मल ट्रांसफर और मैकेनिकल कुशनिंग दोनों प्रदान करते हैं। दूसरी ओर, ग्रेफाइट शीट अक्सर समतल दिशा (X-Y अक्ष) में अत्यधिक प्रवाहकीय होती हैं, लेकिन उनकी मोटाई (Z-अक्ष) के कारण कम प्रभावी हो सकती हैं। वे विद्युत प्रवाहकीय भी हैं, जो अलगाव की आवश्यकता वाले अनुप्रयोगों में एक कमी हो सकती है। चुनाव पूरी तरह से आपकी विशिष्ट थर्मल, इलेक्ट्रिकल और मैकेनिकल आवश्यकताओं पर निर्भर करता है।
केवल उच्च गुणवत्ता वाला पैड होना ही पर्याप्त नहीं है; सही अनुप्रयोग कुंजी है.
सतह तैयार करना:सुनिश्चित करें कि घटक और हीट सिंक दोनों सतहें साफ, सूखी और तेल, धूल या पुराने थर्मल सामग्री अवशेषों से मुक्त हैं।
सावधानीपूर्वक संभालना:संदूषण से बचने के लिए सुरक्षात्मक लाइनर (यदि मौजूद हो) हटा दें और पैड को उसके किनारों से पकड़ें।
सटीक प्लेसमेंट:पैड को घटक के ऊपर सावधानी से संरेखित करें। एक बार रखने के बाद, इसे दोबारा लगाने की कोशिश न करें, क्योंकि इससे हवा के बुलबुले फंस सकते हैं।
सुरक्षित असेंबली:पैड के लिए अनुशंसित संपीड़न बल के अनुसार लगातार दबाव लागू करके हीट सिंक को समान रूप से बांधें। यह एक समान इंटरफ़ेस और इष्टतम थर्मल ट्रांसफर सुनिश्चित करता है।
दो दशकों से अधिक समय से, नुओमी केमिकल (शेन्ज़ेन) कंपनी लिमिटेड की टीम वैश्विक ग्राहकों के लिए सामग्री विज्ञान, इंजीनियरिंग के अत्याधुनिक थर्मल समाधानों में सबसे आगे रही है। हम समझते हैं कि आपकी थर्मल चुनौती अद्वितीय है। इसीलिए हम सिर्फ उत्पाद नहीं बेचते हैं; हम साझेदारी प्रदान करते हैं।
हमारी विशेषज्ञता हमें न केवल मानक थर्मल कंडक्टिव सिलिकॉन पैड की एक विस्तृत श्रृंखला की पेशकश करने की अनुमति देती है, बल्कि कस्टम फॉर्मूलेशन पर आपके साथ सहयोग करने की भी अनुमति देती है। चाहे आपको कोमलता और चालकता के एक विशिष्ट संतुलन, एक अद्वितीय रंग, या एक कस्टम डाई-कट आकार की आवश्यकता हो, हमारे पास प्रदान करने की तकनीकी क्षमता है।
थर्मल चुनौतियों को अपने नवाचार को सीमित न करने दें। आइए हम आपको बेहतर, अधिक विश्वसनीय और अधिक कुशल इलेक्ट्रॉनिक्स बनाने में मदद करें।
संपर्कआज हम परनुओमी केमिकल (शेन्ज़ेन) कंपनी लिमिटेडअपनी परियोजना आवश्यकताओं पर चर्चा करने और निःशुल्क नमूनों का अनुरोध करने के लिए। आइये मिलकर आपकी थर्मल सफलता को इंजीनियर करें।
